Термопреобразователи сопротивления ТПС 104 (Exi, Exd)

Sale !

Область применения
Погружные термопреобразователи сопротивления.
Могут комплектоваться измерительными преобразователями.

10 сўм

Количество:

Сравнить

Купить в 1 клик

ТУ 4211-042-39375199-17

Область применения
Погружные термопреобразователи сопротивления.
Могут комплектоваться измерительными преобразователями.

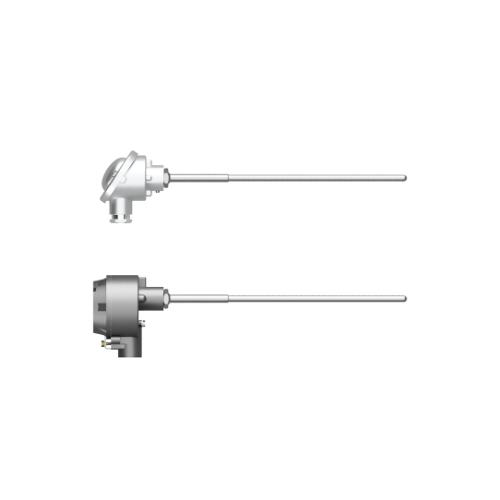

Конструктивные особенности

Термопреобразователи с защитной арматурой без монтажного элемента, могут комплектоваться передвижными штуцерами
Материал клеммной головки – фенопласт или алюминиевый сплав

Исполнения:

ТПС 104 – общепромышленное исполнение.
ТПС 104Exd – исполнение с взрывозащитой вида d (взрывонепроницаемая оболочка) по ГОСТ IEC 60079-1
ТПС 104Exi – исполнение с взрывозащитой вида i (искробезопасная электрическая цепь) по ГОСТ 31610.11

Материал защитной арматуры:
сталь 12Х18Н10Т (С10) или 10Х17Н13М2Т (С13)

Время термической реакции не превышает:
– 12 с для защитной арматуры диаметром 6 мм
– 20 с для защитной арматуры диаметром 8 мм
– 30 с для защитной арматуры диаметром 10 мм

**Диапазоны измерений**
НСХ	Класс допуска	Диапазон рабочих температур, °С	Номинальная температура применения, °С
50М, 100*	A	от -50 до 120	90
50М, 100*	B, C	от -50 до 180	150
50П, 100П, Pt100*	A	от -50 до 450	350
50П, 100П, Pt100*	B, C	от -50 до 600	450

* НСХ термосопротивлений, которые могут комплектоваться измерительными преобразователями

**Технические характеристики**
Модификация	НСХ	Класс допуска	Схема	Длина монтажной части, L, мм	Диаметр арматуры, d, мм
ТСМ-104 (Exi, Exd)	50М, 100М	А, В, С	3, 4	от 250 до 3150	6 8 10
	50М	В, С	2, 2×2	от 250 до 1250
	100М	В, С	2, 2×2	от 250 до 2000
	50П, 100П, Pt100	А, В, С	3, 4	от 250 до 3150
	50П	В, С	2, 2×2	от 250 до 630
	100П, Pt100	В, С	2, 2×2	от 250 до 1250
