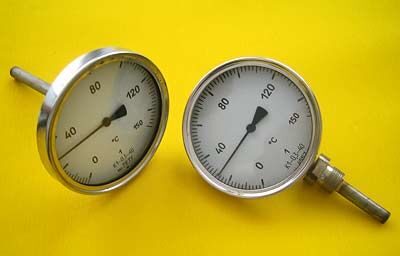

ТБ-1 ТЕРМОМЕТРЫ БИМЕТАЛЛИЧЕСКИЕ ПОКАЗЫВАЮЩИЕ

New !

Sale !

10 сўм

Количество:

Сравнить

Купить в 1 клик

редназначены для измерения температуры в жидких и газообразных средах, в т.ч. на судах и АЭС.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

1. Измеряемые среды	в пределах коррозионной стойкости стали 12Х18Н10T
2. Давление измеряемой среды, кгс/см², до без защитной гильзы с защитной гильзой	64 250
3. Климатические исполнения: для судовых термометров для общепромышленных	ОМ5 УХЛ 3.1
4. Температура окружающего воздуха, °С:	–50…+50
5. Относительная влажность окружающего воздуха при температуре 40°С, %	98
6. Степень защиты от воздействия пыли и воды	IP54
7. Виброустойчивость к воздействию вибрации с частотой, Гц для судовых термометров для общепромышленных термометров с ускорением, g	от 5 до 100 от 10 до 55 0,7
8. Ударопрочность для судовых термометров после воздействия ударных нагрузок с ускорением, g длительность ударного импульса, мс частотой ударов в минуту	5 10…15 40…80
9. Масса, кг, не более в корпусе Ø 60мм в корпусе Ø 100мм	0,5 0,8
10. Изготавливаются по	ТУ 311-00225621.160-96
11. Сертификат утверждения типа средств измерений Внесены в Госреестр средств измерений под	RU.C.32.065.A № 25345 № 32776-06
12. Сертификат соответствия	№ РОСС RU.АЯ46.Н43841
13. Разрешение Ростехнадзора	№ РРС 00-25115 Лист 1 из 2 Лист 2 из 2
14. Код ОКП	42 1133

Габаритные и присоединительные размеры

Условное обозначение	Расположение термобаллона	Диапазон измерений, °С	Класс точ- ности	Диаметр корпуса, D,мм	Длина погружения термобаллона, l, мм	Диаметр термобал- лона, d, мм	Резьба присо- единительного штуцера, d₁
ТБ-1 ТБ-1Р	Осевое, рис.1 Радиальное, рис.3	–20…+40 0…+60 –30…+60 –50…+50 –50…+100 0…+100 0…+120 0…+150 0…+200 0…+300 0…+400	1,5; 2,5	60	80; 100; 125; 160	6	М14х1,5 М16х1,5 М18х1,5 М20х1,5
ТБ-1 ТБ-1Р	Осевое, рис.1 Радиальное, рис.3				80; 100; 125; 160; 200; 250; 315	10	М16х1,5 М18х1,5 М20х1,5
ТБ-1С	Осевое, рис.2				125; 160	6	-
ТБ-1РС	Радиальное, рис.4				80; 100; 125; 160;	6	-
ТБ-1Сд	Осевое, рис.1				80; 100; 125; 160; 200; 250; 315	10	М27х2
ТБ-2 ТБ-2Р	Осевое, рис.1 Радиальное, рис.3		1,0; 1,5	100	80; 100; 125; 160	6	М14х1,5 М16х1,5 М18х1,5 М20х1,5
ТБ-2 ТБ-2Р	Осевое, рис.1 Радиальное, рис.3				80; 100; 125; 160; 200; 250; 315	10	М16х1,5 М18х1,5 М20х1,5
ТБ-2С	Осевое, рис.2				125; 160	6	-
ТБ-2РС	Радиальное, рис.4				80; 100; 125; 160;	6	-
ТБ-2Сд	Осевое, рис.1				80; 100; 125; 160; 200; 250; 315	10	М27х2
ТБ-1	Осевое, рис.5	0…+200	1,5	60	500/110	7,8	-

Примечания:

Термометры ТБ-1, ТБ-2, ТБ-1Р, ТБ-2Р, ТБ-1Сд, ТБ-2Сд с пределами измерений -20…+40°С, 0…+60°С изготавливаются с минимальной длиной погружения 125 мм.
Все термометры ТБ с пределом измерения прибора 0…+100°С, -30…+60°С, диаметром термобаллона 6 мм изготавливаются с минимальной длиной погружения термобаллона 100 мм.
По требованию потребителя термометры ТБ с пределом измерения 0…+150°С, 0…+200°С допускается изготавливать с минимальной длиной погружения 40 мм.

ГИЛЬЗЫ ЗАЩИТНЫЕ ДЛЯ БИМЕТАЛЛИЧЕСКИХ ТЕРМОМЕТРОВ

ОФОРМЛЕНИЕ ЗАКАЗА

При заказе необходимо указать:

Условное обозначение термометра
Пределы измерений
Класс точности
Длину погружения термобаллона
Диаметр термобаллона
Резьбу присоединительного штуцера
(для резьбового соединения)
Обозначение ТУ

      Пример заказа:

      Термометр общепромышленный в корпусе диаметром 60 мм с осевым расположением термобаллона, с пределом измерения от 0 до 200°С, класса точности 1,5 с длиной погружения термобаллона 80 мм, диаметром термобаллона 10 мм, резьбой присоединительного штуцера М20х1,5.
      “Термометр ТБ-1(0-200)-1,5-80-10-М20
      ТУ 311-00225621.160-96”.
