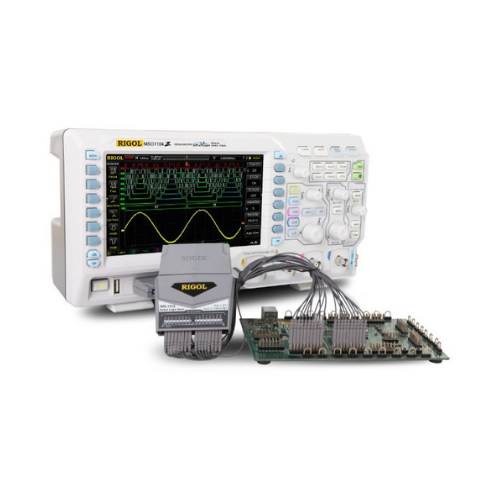

Модель осциллографа смешанных сигналов RIGOL MSO1074Z с полосой пропускания до 70МГц, имеет 4 аналоговых входных канала c частотой дискретизации от 250 Мвыб/сек (при задействовании 3 или 4-х каналов одновременно), 500 Мвыб/сек (при задействовании 2-х каналов одновременно) или 1 Гвыб/сек (при задействовании 1-го канала).
Дополнительно модель имеет 16 цифровых входных каналов для для отладки цифровых схем с частотой дискретизации 500 Мвыб/сек (при задействовании 16-ти каналов одновременно) или 1 Гвыб/сек (при задействовании до 8-ми каналов одновременно).
Максимальная скорость запоминания до 30 000 осциллограмм в секунду (имеется опциональная возможность увеличения размера записи и воспроизведения сигнала до 60 000 кадров в секунду) и встроенным 2-х канальным генератором сигналов с максимальной частотой до 25 MГц.
Современный цветной LCD экран высокого разрешения увеличенного размера в 7 дюймов по диагонали (против 5.5 дюйма у моделей более ранних серий выпуска - RIGOL DS1000B, RIGOL DS1000C, RIGOL DS1000D, RIGOL DS1000E) существенно улучшает пользовательские характеристики прибора и позволяет применять его при разработке и ремонте самой современной электронной аппаратуры, включая средства связи 4 го поколения.
Традиционные достоинства осциллографов марки RIGOL, такие как, компактный дизайн, малые габариты, большое количество встроенных функций измерения параметров сигналов, присутствуют и в модели осциллографа смешанных сигналов RIGOL MSO1074Z.
Использование в бюджетных осциллографах уникальной инновационной разработки UltraVision, ранее применявшейся в более дорогих и продвинутых моделях серии RIGOL DS4000 и RIGOL DS6000, существенно повышают привлекательность осциллографов серии RIGOL MSO1000Z-S. ( UltraVision - уникальная технология экранного представления и обработки входного сигнала, позволяет получить на отображаемой картинке сигнал с 256 градациями яркости и систему фильтрации шумов в реальном времени).
Прибор внесен в Госреестр: № 54983-13, срок действия Официального Свидетельства определен до 17.07.23.
Функциональные возможности:
- инновационная технология "UltraVision" (удобная навигация в записанном сигнале)
- большая глубина записи до 12 миллионов точек (опционально до 24М точек)
- высокая производительность при обработке сигналов
- расширенная синхронизация
- возможность декодирования и анализа последовательных шин данных (опция)
- высокая чувствительность цифрового осциллографа - 1 мВ / дел
- низкий уровень шума
- автоматическое определение пробников
- возможность автоматической настройки осциллографа на сигнал
- 24 вида автоматических измерения + функция статистических измерений
- возможность записи осциллограмм в режиме реального времени,
- воспроизведение записанных осциллограмм
- открытие осциллограмм и анализ записанных сигналов
- высокоточная задержка сигнала
- встроенный анализатор спектра на основе БПФ
- тестирование по принципу "Годен/Не годен"
- большой набор математических операций, проводимых с сигналами
- поддержка устройств USB и возможность прямой печати изображений
- стандартные разъемы и интерфейсы: USB HOST, USB DEVICE, LAN, Aux,
- вспомогательные выводы (trigger output, pass/fail)
- соответствие стандарту LXI-C.
- возможность создания измерительной системы поддержка удаленной работы с прибором возможность измерения параметров нажатием одной кнопки.
Основные технические характеристики осциллографа RIGOL MSO1074Z:
|
Модель |
RIGOL MSO1074Z |
|
Число аналоговых каналов |
4 + внешний запуск |
|
Число цифровых каналов |
16 |
|
Полоса пропускания |
70 Мгц |
|
Дискретизация (аналог) Мвыб/сек |
250 (3,4 канала), 500 (2 канала), 1000 (1 канал) |
|
Дискретизация (цифр) Мвыб/сек |
500 (9-16 каналов), 1000 (1-8 каналов) |
|
Глубина памяти (стандартно) |
|
|
Аналоговые кналы |
12 М(1 канал), 6М (2 канала), 3М (3 или 4 канала) |
|
Цифровые каналы |
12 М (1-8 каналов), 6М (9-16 каналов) |
|
Глубина памяти (опция) |
|
|
Аналоговые кналы |
24 М(1 канал), 12 (2 канала), 6М (3 или 4 канала) |
|
Цифровые каналы |
24 М (1-8 каналов), 12М (9-16 каналов) |
|
Макс. скорость захвата (стнд) |
30 000 осциллограмм в секунду |
|
Макс. скорость захвата (опция) |
30 000 осциллограмм в секунду |
|
Время нарастания (сек) |
5.8 |
|
Коэффициент развертки |
5 нс/дел – 50 с/дел |
|
Чувствительность |
1мВ/дел – 10В/дел |
|
Запуск(стандартно) |
По фронту, по максимуму, по минимуму, , видео, |
|
Запуск (опции) |
по данным последовательной шины и декодирование протоколов I2C, SPI, RS232 |
|
Режимы работы |
AC, DC, GND |
|
Интерфейс |
USB Device, 2 USB Host, LAN ( поддержка LXI class C) Pass/Fail output (изолированный); USB-GPIB (опция) |
