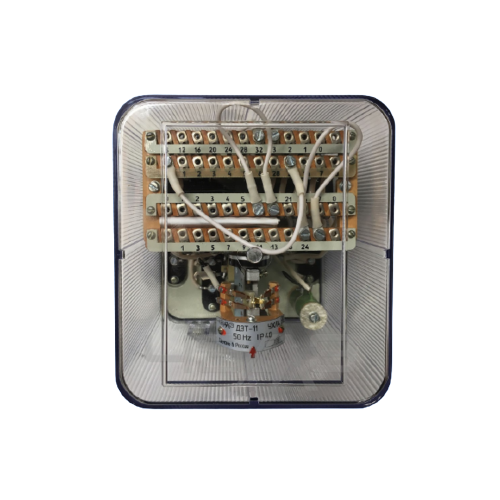

Для дифференциальной защиты одной фазы трансформаторов используются реле тока ДЗТ-11, ДЗТ-11/2, ДЗТ-11/3, ДЗТ-11/4. А для дифференциальной защиты генераторов переменного тока предназначены ДЗТ-11/5. Реле тока имеют по одной тормозной обмотке, чем обеспечивается торможение от одной группы измерительных трансформаторов тока.
1 162 500 сўм
Количество:
Купить в 1 клик
Поделиться:

Условия эксплуатации

климатическое исполнение и категория размещения по ГОСТ 15150-69 - УХЛ4, О4. Реле предназначены для работы в следующих условиях: - температура окружающего воздуха от минус 20° С до плюс 55 ° С; - внешние воздействующие факторы для группы механического исполнения М39 по ГОСТ 17516.1-90, при этом вибрационные нагрузки в диапазоне от 10 до 100 Hz с ускорением 0,25 g

Технические данные

Тип реле Включенные обмотки Магнитодвижущая сила срабатывания, А Диапазон токов срабатывания, А
ДЗТ-11 рабочая 100 2,87-12,5
рабочая последовательно с уравнительной 1,45-12,5
ДЗТ-11/2 рабочая 0,34-2
I уравнительная 2,56-20
II уравнительная 2,56-20
ДЗТ-11/3 I рабочая 0,34 -2
II рабочая 0,62-4
III рабочая 2,56-20
ДЗТ-11/4 I рабочая 0,34 -2
II рабочая 0,62-4
III рабочая 2,56-20
ДЗТ-11/5 рабочая 0



•    время срабатывания реле при трехкратном токе срабатывания 0,04 S
•    тормозная характеристика: зависимость магнитодвижущей силы срабатывания от магнитодвижущей силы торможения приведена на рисунке 1
•    коэффициент надежности реле не менее 1,35 при пятикратном и не менее 1,2 при двухкратном токе срабатывания
•    коммутационная способность контактов в цепи постоянного тока с индуктивной нагрузки с постоянной времени 0,005 S 60 W при напряжении до 250 V или токе до 2 А
•    габаритные размеры не более 179х218х190 mm
•    масса 3,5 kg
