FLUKE 123 ПОРТАТИВНЫЙ ОСЦИЛЛОГРАФ МУЛЬТИМЕТР (SCOPEMETER)

Компактные промышленные приборы серии Fluke 120 Industrial Scopemeter  (Fluke 123, 124, 125) - представляют собой надежный двухканальный осциллограф, мультиметр и самописец в одном, доступном по цене и удобном в работе, приборе.

Fluke 123, 124 инструкция / руководство по эксплуатации (рус)

Fluke 125 инструкция / руководство по эксплуатации (рус)

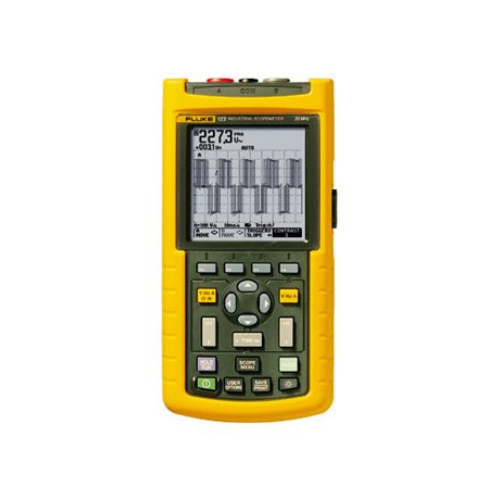

 Базовая модель портативного осциллографа-мультиметра Fluke 123 (20 МГц):

• Fluke 123 предназначен для оперативного решения задач проверки и поиска неисправностей в приводах двигателей постоянного и переменного тока, датчиках и исполнительных механизмах, линиях электропитания, трансформаторах и преобразователях, линейных и импульсных схемах управления и контроля.
• Двухканальный цифровой осциллограф с полосой пропускания 20 МГц и двухвходовый цифровой мультиметр (scopemeter) позволяют обнаруживать неисправности длительностью от наносекунды до нескольких месяцев;
• Цифровой мультиметр действующего (true-rms) СКЗ с разрядностью дисплея в 5000 отсчетов при точности 0,5% обеспечивает 26 типов измерений, включая напряжение постоянного тока, действующее напряжение переменного тока, частоту в Гц, скважность, длительность импульсов, фазовый сдвиг двух сигналов, ток, температуру, пик-фактор, дБВ, дБм, сопротивление, прозвонка цепей, характеристики диодов, емкость.
• Двухканальная функция TrendPlot™ отслеживает сбои за счет непрерывной записи показаний в течение времени от считанных минут до нескольких суток. Записываются максимальные и минимальные показания с отметками даты и времени. Двухканальность обеспечивает поиск по критериям "причина и результат";
• Работа по технологии Connect-and-View™ обеспечивает надежное отображение сигнала на дисплее без необходимости нажимать на кнопки - даже для самых сложных сигналов, включая приводы двигателей и видеосигналы. Это удобное новшество от Fluke экономит время, затрачиваемое на поиск неисправностей, и помогает минимизировать время простоя производственных систем. Изменения сигналов мгновенно распознаются, а настройки постоянно корректируются для устойчивой индикации;
• Осциллограф Fluke 123 ScopeMeter позволяет быстро и удобно замерить параметры поочередно в целом ряде точек - в этом он выгодно отличается от обычных индикаторных приборов с автоматической настройкой и выбором диапазонов;
• Интуитивная легкость использования с уникальной возможностью "все измерения за один тест". Один и тот же щуп предназначен для осциллографических наблюдений, измерений на мультиметре, измерений сопротивления и емкости и прозвонки электрических цепей;
• Большой и яркий флуоресцентный дисплей с фоновой подсветкой и холодным катодом обладает отличным контрастом и прекрасно виден как в темноте, так и при ярком дневном свете;
• Удобная эргономичная форма прибора и его небольшой вес 1100 гр. обеспечивают портативность и удобство эксплуатации даже одной рукой. Ударопрочная конструкция корпуса с чехлом-футляром гарантируют длительную и надежную работу в производственных условиях;
• Время непрерывной работы от штатных батарей - до 5 часов. Индикатор разряда батареи и быстрая перезарядка;
• Совместим с широким набором аксессуаров Fluke, включая зажимы для больших токов и температурные пробники;
• Возможен заказ опционального оптически изолированным интерфейса RS-232 или USB для ПК и принтера, а также программного обеспечения FlukeView® для работы под Windows. Работа с ПО значительно упрощает решение задачи документирования и обработки результатов измерений;

Дополнительные возможности Fluke 124 (40 МГц) Scopemeter ®:

• Полоса пропускания 40 МГц
• Курсорные измерения
• 20 ячеек памяти
• Щуп с делителем напряжения VPS40 10:1

Дополнительные возможности Fluke 125 (40 МГц) Scopemeter ®:

Режим проверки состояния шин данных позволяет анализировать качество сигналов в промышленных сетях путем сравнения параметров измеренных сигналов со значениями, требуемыми соответствующими стандартами Осциллограф ScopeMeter Fl 125 отличный выбор для специалистов по техобслуживанию, работающих с промышленным оборудованием и промышленными сетями, к которым это оборудование подключено. Кроме всех функций осциллографа Fl 124, в модели 125 имеются следующие дополнительные возможности:

• Измерения мощности для однофазных и симметричных трехфазных систем. Fluke 125 позволяет напрямую измерить полную мощность (Вт), кажущуюся мощность (ВА), реактивную мощность (ВАР) и коэффициент мощности (PF) в широком диапазоне частот, включая частоты, применяемые в электроприводах и преобразователях напряжения. В результате, можно непосредственно наблюдать воздействие на различные параметры мощности процессов запуска оборудования или изменения условий функционирования. В стандартный комплект входят токоизмерительные клещи.
• Режим измерения гармоник графически отображает гармоники до 33-й включительно, что помогает обнаружить неисправности, например, из-за присутствия мощных нелинейных нагрузок.
• Скорость вращения и частота для электроприводов и двигателей внутреннего сгорания.
• Корректное измерение переменного ШИМ-напряжения для измерения напряжения непосредственно на обмотках электродвигателей.
• Измерение малых сопротивлений с разрешением до 0,01 Ом для измерения сопротивления обмоток двигателей и др.
