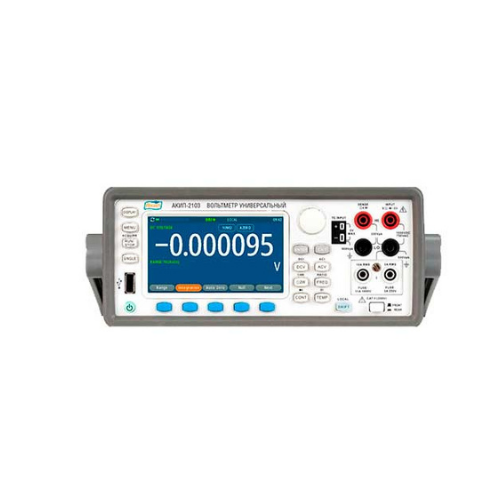

АКИП-2103 - это флагманская модель в серии вольтметров, которая имеет высокие технические характеристики. Базовая погрешность измерений составляет ± 0,003 % (режим DCV), максимальное разрешение 6½ разрядов.
Прибор АКИП-2103 снабжен цветным графическим дисплеем с диагональю 11 см, что делает работу с вольтметром удобной и производительной. Поддерживается графический режим отображения измеренных значений напряжения для построения: гистограмм, трендов изменения значений в реальном времени и функция линейной графической шкалы.
Вольтметр АКИП-2103 обеспечивает связь с внешними устройствами через интерфейсы USBTMC, LAN в стандартной комплектации. В качестве дополнительного интерфейса предусмотрен GPIB (опция). К несомненным достоинствам данного прибора следует отнести возможность эмулирования и поддержки языка программирования HP-34401A (Keysight 34460A/ 34461A).
По сравнению с вольтметром В7-78/1 (с флагманской моделью серии В7-78/х) прибор АКИП-2103 обеспечивает измерение постоянного и переменного тока силой до 10 А (ранее 3 А), имеет увеличенный диапазон частот переменного сигнала до 10 кГц (ранее до 5 кГц).
Универсальный вольтметр АКИП-2103 имеет увеличенное быстродействие (до 100К измерений в секунду в настройке NPLC =0.0005).
Кроме функции встроенного цифрового регистратора во внутреннюю память или на USB-flash в приборе АКИП-2103 аппаратно реализован режим оцифровщика входных данных с регулируемой скоростью выборки и привязкой временных меток (дигитайзер).
Отличительной особенностью вольтметра универсального АКИП-2103 является наличие на передней панели гнезда для непосредственного подключения термопар с целью измерения температуры, имеющих 2-х контактную вилку (поддержка термопар следующих типов: B, C, E, J, K, N, R, S и T).
Вольтметр АКИП-2103 стандартно выпускается со встроенной схемой компенсации холодного спая термопары и, таким образом, дополнительный присоединительный адаптер для работы с устройством не потребуется.
Преимущества и функциональность универсального цифрового вольтметра АКИП-2103
- Разрешение индикации 6 ½ разрядов
- 11 измерительных функций, включая постоянный и переменный ток, постоянное и переменное напряжение, сопротивление по 2-х и 4-х проводной схеме, ёмкость, частота, период, температура, а также прозвон цепи и проверку диодов
- Базовая погрешность (DCV) ±0,0030%
- Измерение с учетом формы сигнала и искажений (True RMS)
- Одновременная индикация 2-х параметров (Dual Display), режим Multi-Channel
- Математические функции и статистическая обработка (мин/ макс/ среднее; дБ/дБм; допусковый контроль; Δ-измерения/ отношение)
- Автоматический и ручной выбор пределов измерений
- Развёрнутое меню синхронизации и запуска
- Отображение результата измерений с помощью аналоговой шкалы
- Внутренняя память до 7,5 МБ, поддержка файловой системы, встроенная помощь (HELP)
- Измерение температуры RTD/ PT100/ Thermistor (для АКИП-2103 поддержка - термопар)
- Удобное сохранение скриншотов (запись экранной информации клавишей «Дисплей»)
- Встроенный таймер (дата/ время)
- Интерфейсы: LAN, USB (USBTMC)
- Цветной графический TFT-дисплей (9.5 x 5.3 см)
- Опции: интерфейс GPIB, сканер -10 каналов/ 20 каналов/ 10 каналов универсальных (общего назначения + поддерживает подключение термопар)
Режим цифрового регистратора данных Data Log является стандартным для модификаций прибора АКИП-2103 и активируется только органами управления на передней панели вольтметра.
Режим DataLog обеспечивает сбор и запись отсчетов в энергонезависимую память или во внутреннее/ внешнее USB-хранилище файлов без подключения к ПК и без дополнительного программирования. После завершения сбора данных доступен просмотр отсчета на дисплее передней панели или можно выполнить выгрузку данных на внешний компьютер (экспорт отсчётов).
Режим Data Log поддерживает функции измерений:
- постоянное или переменное напряжение (DCV/ ACV),
- сила постоянного или переменного токов (DCA/ ACA),
- измерение сопротивления по 2-х проводной / 4- х проводной схемам
- частота и период переменного сигнала,
- измерение температуры,
- измерение емкости,
- измерение отношений значений двух одинаковых параметров.
Максимальная скорость чтения составляет 1000 изм./с, предельная длительность записи достигает 100 часов (макс. число измерений входного сигнала 360 М при записи на USB-flach в один файл).
Количество выборок, которые может записать регистратор во внутреннюю память прибора зависит от доступного объема накопителя (для АКИП-2103 длина записи составляет до 7,5М показаний).
Вольтметр АКИП-2103 обеспечивает следующие режимы по разрешению:
- 3½ (slow/медленно, fast/быстро);
- 4½ (slow/медленно, fast/быстро)
- 5½ (slow/медленно, fast/быстро);
- 6½ (slow/медленно, fast/быстро)
Разрешение автоматически выбирается при установке значения времени интеграционных измерений при которых аналого-цифровой преобразователь (АЦП) производит выборку значений входного сигнала.
Чем больше время интегрирования, тем ниже скорость измерения (тем выше разрешение вольтметра), и наоборот, чем меньше время интегрирования, тем быстрее выполняется измерение и тем ниже разрешение индикации.
В приборе АКИП-2103 время интегрирования выражается в циклах линии питания (PLC). Для частоты переменного тока питания f=50 Гц один (1) PLC = 20 мс.
Вольтметр автоматически определяет частоту линии электропитания к которой он подключен. Для частоты 50 Гц время интегрирования в единицах PLC может быть задано из следующих значений: 0.0005, 0.001, 0.002, 0.006, 0.02, 0.06, 0.2, 1, 10 и 100 (заводская уставка по умолчанию 10 PLC).
Исполнение прибора с USBTMC означает поддержку измерений и соответствие стандарту USB Test & Measurement Class.
Любые устройства USB соответствующие USBTMC могут при помощи VISA управляться с внешнего компьютера без ограничений связанных с установленной операционной системой.
Процедура контроля прибора АКИП-2103 через VISA в USBTMC такая же, как и для устройств с GPIB. Преимущество использования исполнения USBTMC заключается в том, что в этом случае нет необходимости дополнительно приобретать модуль интерфейса GPIB.
Рекомендуется перед использованием исполнения USBTMC предварительно скачать и установить на ПК приложение VISA, с сайта Nationa; Instru,ents - "ni.com".
По совокупности технических характеристик и функциональности универсальный цифровой лабораторный вольтметр АКИП-2103 является аналогом (вариантом для замены) вольтметров Keysight 34460A/ 34461A и других сопоставимых устройств).
Запланировано проведение технических сертификационных испытаний для целей утверждения типа средства измерения (внесение в Госреестр СИ РФ ожидается до конца 2021 года).
Серия цифровых лабораторных вольтметров АКИП-2103/х. Технические характеристики.
