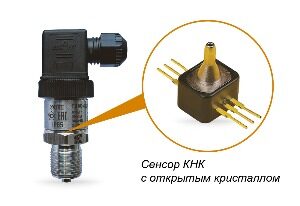

Основные характеристики преобразователей на низкие давления
· измерение избыточного/вакуумметрического/избыточно-вакуумметрического давления неагрессивных газов (воздух, природный газ, печной газ).
· преобразование давления в унифицированный сигнал постоянного тока 4...20 мА.
· верхний предел измеряемого давления (ВПИ) – от 1,0 кПа до 100,0 кПа.
· перегрузочная способность – не менее 400% ВПИ.
· основная приведенная погрешность – 1,5, 1,0 , 0,5 , 0,25 % ВПИ.
· степень защиты корпуса и электроразъема преобразователя – IP65.
· помехоустойчивость удовлетворяют требованиям к оборудованию класса А по ГОСТ Р 51522.
Обозначение при заказе
Технические характеристики
|
Наименование |
Значение |
|
Выходной сигнал постоянного тока |
4...20 мА, 2-проводная схема |
|
Основная приведенная погрешность |
0,25; 0,5; 1,0; 1,5 % ВПИ |
|
Диапазон рабочих температур измеряемой среды |
–20…+85 °С |
|
Напряжение питания |
12…36 В постоянного тока |
|
Сопротивление нагрузки |
0…1,0 кОм (в зависимости от напряжения питания) |
|
Потребляемая мощность |
не более 0,8 Вт |
|
Устойчивость к механическим |
группа исполнения V3 |
|
воздействиям |
по ГОСТ Р 52931 |
|
Степень защиты корпуса |
IP65 |
|
Устойчивость к климатическим воздействиям |
УХЛ3.1 |
|
Диапазон рабочих температур окружающего воздуха |
–20…+80 °С |
|
Атмосферное давление рабочее |
66...106,7 кПа |
|
Среднее время наработки на отказ |
не менее 500 000 ч |
|
Средний срок службы |
12 лет |
|
Межповерочный интервал |
4 / 5 лет |
|
Методика поверки |
КУВФ.406230.100 МП |
|
Вес без упаковки / в упаковке |
0,2 кг / 0,3 кг |
|
Штуцер для подключения давления |
M20×1,5 манометрической формы, G1/2 манометрической формы, G1/4 |
|
Тип электрического соединителя |
EN175301-803 форма А |
|
Габаритный размер (по высоте) |
не более 95 мм |
|
Перегрузочная способность |
не менее 400 % от ВПИ |
|
Предельное давление перегрузки |
не менее 700 % от ВПИ |
Схемы подключения
Габаритные и установочные размеры
 |
 |
 |
| Штуцер с резьбой М20×1,5 | Штуцер с резьбой G1/2 | Штуцер с резьбой G1/4 |
Комплектность
· Преобразователь давления ПД100
· Краткая инструкция
· Паспорт и Гарантийный талон
· Прокладка уплотнительная - 2 шт.
· Ответная розетка разъёма EN175301-803 форма А (DIN43650 A) с фиксирующим винтом
