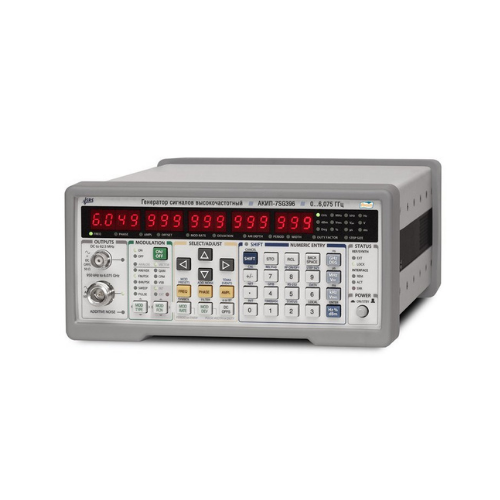

ВЧ генераторы сигналов серии АКИП-7SG39х содержат внутренней источник модуляции, а также вход «I/Q modulation» для подачи сигнала внешней модуляции в полосе частот до 300 МГц (импеданс 50 Ом, уровень ±0,5 В).
Генераторы серии АКИП 7SG39х имеют два выхода: низкочастотный BNC-выход для сигналов в диапазоне 0 … 62,5 МГц и ВЧ выход N-типа для частот от 950 кГц до 2,025 ГГц (модель АКИП-7SG392) / до 4,05 ГГц (АКИП-7SG394) / до 6,075 ГГц (АКИП-7SG396), в зависимости от модели.
Стандартный опорный генератор обеспечивает стабильность 2x10-9 и старение 5x10-8/год. При необходимости доступна установка рубидиевого ОГ (опционально) для увеличения показателя стабильности выходных колебаний (опция R – стабильность 1x10-10, старение 1x10-9/год) и улучшения температурной стабильности.
В качестве внешнего источника могут использоваться следующие формы сигнала: синус, пила, треугольник, прямоугольник и шум. Для организации выбранного типа модуляции сигнал внешней модуляции подается на специальный вход, расположенный на задней панели устройства.
Для некоторых приложений и задач сигнал внутренней модуляции может дублироваться на специальном разъеме на задней панели генератора.
В отличие от традиционных аналоговых генераторов, источники ВЧ сигналов серии АКИП-7SG39х обеспечивают непрерывное свиппирование (качание) несущей частоты от постоянного тока до 62,5 МГц. Для частот свыше 62.5 МГц перекрытие диапазонов качания превышает более чем на октаву.
Имеется возможность предустановок параметров и частот (профиля) для генерации сигналов таких стандартов беспроводной связи как: GSM, EDGE, W-CDMA, APCO-25, DECT, NADC, PDC, ATSC-DTV и TETRA.
Наличие в генераторах сигналов серии АКИП- 7SG39х встроенного режима векторной модуляции с использованием ВЧ несущей в диапазоне от 400 МГц и до 2,025 ГГц ( 4,05 ГГц или до 6.075 ГГц) усиливают и без того широкие возможности и производительность этих устройств.
Для управления портом I/Q модулятора выбранная аппаратная реализация предусматривает использование 2-х канального ЦАП с разрядностью 14 бит (скорость выборки 125 Мвыб/с). Встроенный 2-канальный генератор I/Q-сигналов функционирует в полосе частот выбранной модели векторного генератора.
Модели устройств серии АКИП-7SG39х имеют встроенную поддержку наиболее распространенных типов векторной модуляции: ASK, FSK, MSK, QPSK, DQPSK, π/4 DQPSK, 8PSK, CPM. QAM (от 4 до 256), 8VSB/16VSB и допускают использование пользовательского сигнала I/Q.
Для формирования импульсов используемых в цифровых телекоммуникационных системах генераторы серии АКИП-7SG39х в стандартной комплектации имеют возможность применения различных стандартных фильтров:
- Nyquist (нарастающий косинус),
- прямоугольный Nyquist для синфазной и квадратурных составляющих (RRC- root raised cosine), Гауссовский фильтр,
- прямоугольный,
- треугольный и многие другие.
Кроме того, генераторы серии АКИП-7SG39х обеспечивают поддержку непосредственного ввода дополнительного белого гауссовского шума (AWGN - контролируемая инжекция помех на пути распространения сигнала).
При формировании выходных колебаний генераторы используют инновационную цифровую технологию Rational Approximation Frequency Synthesis (метод частотного синтеза с рациональной аппроксимацией). Использование данной технологии обеспечивает ряд конкурентных преимуществ: ультравысокую дискретность регулировки частоты выходного сигнала, превосходные характеристики фазового шума (-116 dBc/Гц при отстройке 20 кГц на несущей 1 ГГц), полный набор модуляций: ГКЧ, АМ, ФМ, ЧМ, а также ИМ - в штатной комплектации (а не опционально, как у других производителей).
На задней панели каждого прибора расположены функциональные входы и выходы для обеспечения режимов модуляции, коммутации сигналов внешней модуляции, синхронизации, подачи сигналов опорной частоты (12 коннекторов BNC-типа).
ВЧ генераторы сигналов серии АКИП-7SG39х обладают уникальной ( для подобных устройств с такой максимальной выходной частотой ) дискретностью установки частоты в 1 мкГц во всем диапазоне частот от 0 Гц до 6.075 ГГц.
Выходной уровень генерируемого сигнала регулируется в диапазоне от - 110 дБм до +16,5 дБм (< 4 ГГц) с разрешением 0,01 дБм.
Пятипозиционный каскадный аттенюатор обеспечивает увеличение уровня или ослабление сигнала в диапазоне +25 … -130 дБ путем цифровой перестройки на интервале в 156 шагов.
В устройствах серии АКИП-7SG39х аппаратно реализована защита цепей и схем выходного каскада от поступления «обратной» мощности (reverse protection): максимальная ВЧ мощность до +25 дБм (30 В пост).
Для генераторов серии АКИП-7SG39х предусмотрены следующие дополнительные опции:
- рубидиевый опорный генератор (1x10-10),
- комплект монтажных принадлежностей для установки в 19" стойку.
Следует подчеркнуть, что стоимость старшей модели генератора АКИП-7SG396 с диапазоном в 6.075 ГГц практически в 2,5 раза (!!!) ниже, чем 6 ГГц генератор Keysight N5172B-506.
